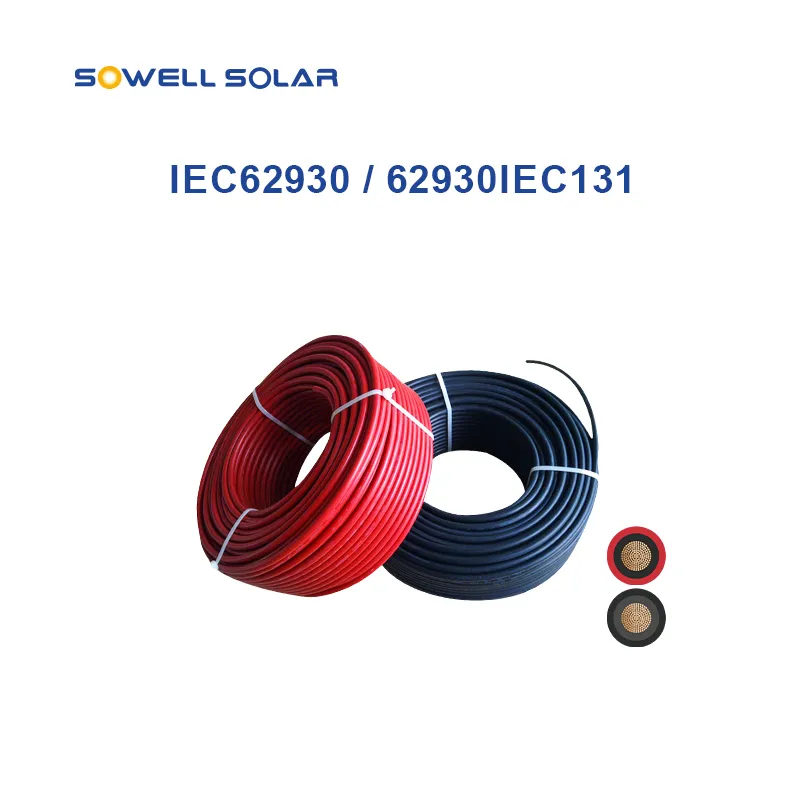

Solárny kábel 62930 IEC131 je kompatibilný s väčšinou fotovoltaických komponentov s menovitým napätím až do 1500 V DC, vrátane PV spojovacích boxov a PV konektorov, čo zaisťuje bezpečný, stabilný a efektívny prenos energie v širokej škále fotovoltaických inštalácií.
62930 IEC 131
1 × ** mm²
1500 V DC
Bez halogénov · Nízka dymivosť
TYKJ
Solárny FV kábel 1,4 mm²

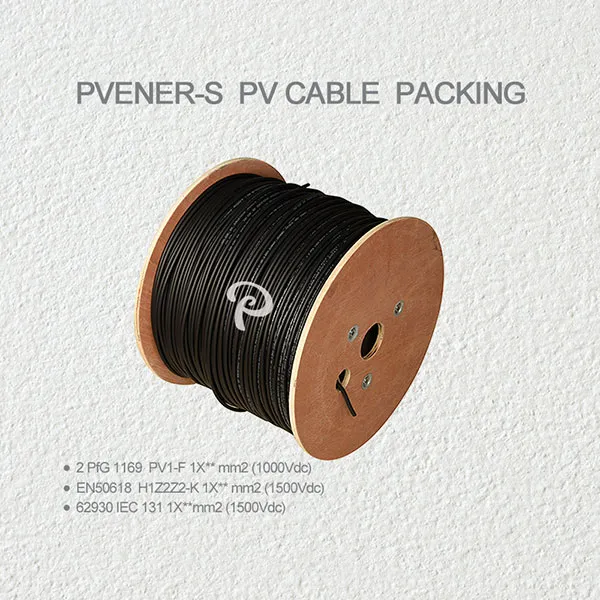

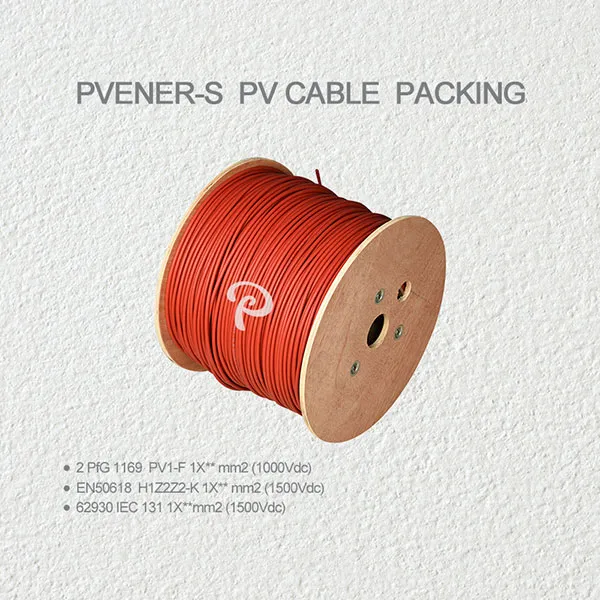

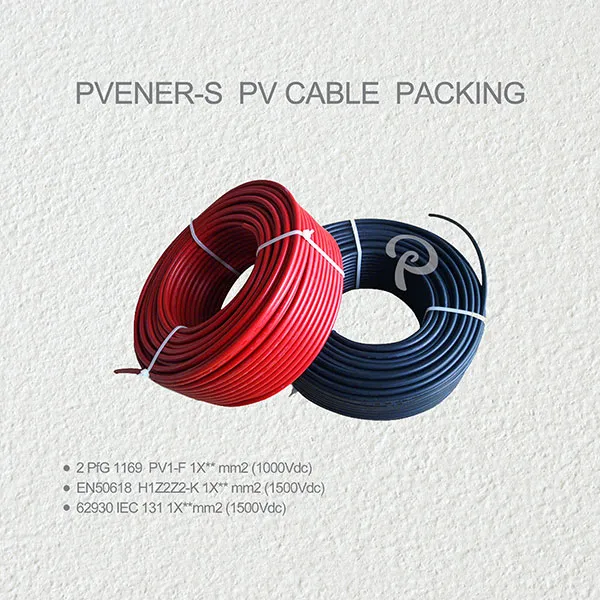

Dodávané v 100 metrových roliach, so 112 rolkami na palete, alebo v 500 metrových rolkách, s 18 rolkami na palete.
2. Nakladanie kontajnera
Štandardný 20-stopový kontajner pojme až 20 paliet, čím sa zabezpečí efektívna globálna preprava.
3. Flexibilné možnosti
Vlastné dĺžky kotúčov, veľkosti káblov a konfigurácie paliet sú k dispozícii na požiadanie, aby vyhovovali vašim požiadavkám projektu.
| Položka č. | Produkt Meno | Model | Ohodnotené Napätie | Kríž vodiča prierez mm 2 | Dizajn prameňov Počet x Ø mm | Dirigent odpor Ω / km 20°C | Vonkajší Ømm | Puzdro Farba |
|---|---|---|---|---|---|---|---|---|
| PV-131-15B | PV kábel | 131 | 1500 V DC | 1X1,5 | 30/0,25 | 13.70 | 4,7 ± 0,1 mm | Čierna |
| PV-131-15R | PV kábel | 131 | 1500 V DC | 1X1,5 | 30/0,25 | 13.70 | 4,7 ± 0,1 mm | Červená |
| PV-131-25B | PV kábel | 131 | 1500 V DC | 1X2,5 | 49/0,25 | 8.21 | 5,3 ± 0,1 mm | Čierna |
| PV-131-25R | PV kábel | 131 | 1500 V DC | 1X2,5 | 49/0,25 | 8.21 | 5,3 ± 0,1 mm | Červená |
| PV-131-40B | PV kábel | 131 | 1500 V DC | 1X4,0 | 56/0,285 | 5.09 | 5,6 ± 0,1 mm | Čierna |
| PV-131-40 R | PV kábel | 131 | 1500 V DC | 1X4,0 | 56/0,285 | 5.09 | 5,6 ± 0,1 mm | Červená |
| PV-131-60B | PV kábel | 131 | 1500 V DC | 1X6,0 | 84/0,285 | 3.39 | 6,1 ± 0,1 mm | Čierna |
| PV-131-60 R | PV kábel | 131 | 1500 V DC | 1X6,0 | 84/0,285 | 3.39 | 6,1 ± 0,1 mm | Červená |
| PV-131-100B | PV kábel | 131 | 1500 V DC | 1X10 | 77/0,4 | 1.95 | 7,3 ± 0,1 mm | Čierna |
| PV-131-100 R | PV kábel | 131 | 1500 V DC | 1X10 | 77/0,4 | 1.95 | 7,3 ± 0,1 mm | Červená |
| PV-131-160B | PV kábel | 131 | 1500 V DC | 1X16 | 126/0,4 | 1.24 | 9,3 ± 0,1 mm | Čierna |
| PV-131-160 R | PV kábel | 131 | 1500 V DC | 1X16 | 126/0,4 | 1.24 | 9,3 ± 0,1 mm | Červená |
| PV-131-250B | PV kábel | 131 | 1500 V DC | 1X25 | 196/0,4 | 0.795 | 11,2 ± 0,1 mm | Čierna |
| PV-131-250 R | PV kábel | 131 | 1500 V DC | 1X25 | 196/0,4 | 0.795 | 11,2 ± 0,1 mm | Červená |
| PV-131-350B | PV kábel | 131 | 1500 V DC | 1X35 | 273/0,4 | 0.565 | 12,6 ± 0,1 mm | Čierna |
| PV-131-350R | PV kábel | 131 | 1500 V DC | 1X35 | 273/0,5 | 0.565 | 12,6 ± 0,1 mm | Červená |
Dirigent
Flexibilný pocínovaný medený drôt, v súlade s IEC 60228 Trieda 5, ponúka vynikajúcu vodivosť, odolnosť proti korózii a trvanlivosť pre dlhodobý výkon FV systému.
Izolácia
125°C nízko dymivý, bezhalogénový nehorľavý polyolefín, ktorý poskytuje vynikajúcu tepelnú odolnosť, elektrickú bezpečnosť a ochranu životného prostredia.
Vonkajší plášť
Vyrobené z rovnakého 125°C nízko dymivého, bezhalogénového nehorľavého polyolefínu, ktorý zaisťuje mechanickú pevnosť, odolnosť voči UV žiareniu a spoľahlivý vonkajší výkon.
Špeciálny proces
Pokročilá technológia zosieťovania elektrónovým lúčom (E-beam) zvyšuje izolačnú stabilitu, tepelnú odolnosť a celkovú životnosť kábla.
| Dizajn kábla | |
|---|---|
| Dirigent | Pocínované medené drôty, podľa IEC 60228, trieda 5 |
| Izolácia | 125 ℃ Polyolefíny spomaľujúce horenie bez obsahu halogénov |
| Vonkajšia bunda | 125℃ Polyolefíny s nízkou dymivosťou, bez halogénov, spomaľujúce horenie |
| Špeciálna technológia | Zosieťovaný elektrónovým lúčom |
| Elektrické charakteristiky | |
| Menovité napätie U0/U | DC 1500V |
| Rozsah teplôt | -40 ℃ až + 90 ℃ |
| Max. teplota na vodiči | 120 ℃ |
| Min. polomer ohybu | 5 x priemer kábla |
| Priemyselné normy | IEC62930: 2017 |
| Meranie odporu vodiča | IEC 60228:2004 |
| Meranie izolačného odporu | IEC 60227-2:1997 |
| Test napätia na dokončenom kábli s jednosmerným alebo striedavým prúdom | IEC60245-2:1994 |
| Dlhodobá odolnosť izolácie voči DC | IEC62821-2:2015 |
| Odolnosť voči ozónu | IEC60881-506 |
| Odolnosť voči poveternostným vplyvom/UV | IEC62930:-Príloha E |
| Skúška vertikálneho šírenia plameňa na kompletnom kábli | IEC60332-1-2 |
| Rozmery a špecifikácie sa môžu zmeniť bez predchádzajúceho upozornenia. | |
S 10-ročnými skúsenosťami s výrobou solárneho kábla 62930 IEC 131 sa špecializujeme na dodávku spoľahlivých, vysokokvalitných fotovoltických káblov a konektorov pre projekty po celom svete.
Naša denná výrobná kapacita dosahuje 200 000 metrov solárnych káblov a 50 000 súprav PV konektorov, čo zaisťuje, že dokážeme efektívne plniť malé aj veľké objednávky.
Všetky naše produkty sú vyrábané prísne v súlade s národnými a medzinárodnými normami, pričom každá jednotka je pred opustením továrne dôkladne testovaná.
Získali sme certifikáty TÜV, UL a CE a všetky súvisiace testovacie správy sú k dispozícii na požiadanie.
Neváhajte nás kontaktovať, ak by ste chceli získať nejaké certifikáty alebo technickú dokumentáciu.

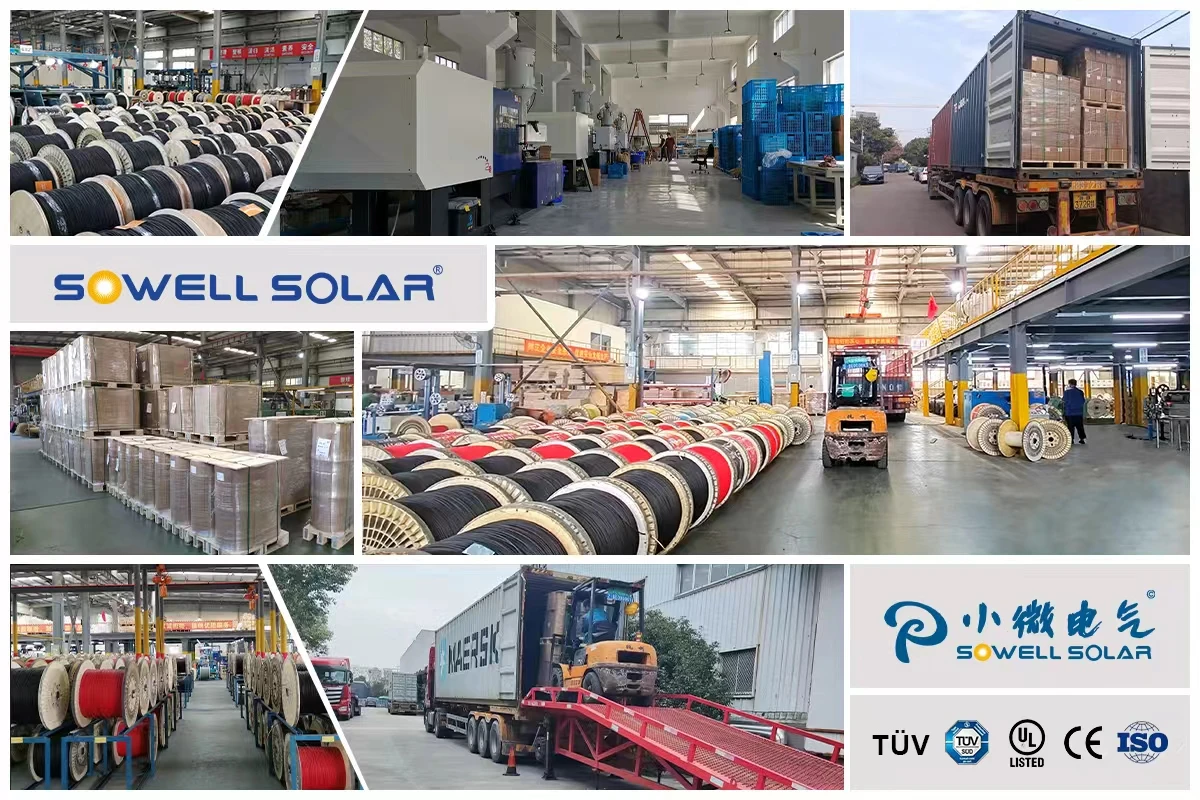

Máme 10-ročné skúsenosti s výrobou FV káblov a FV konektorov. Denne dokážeme vyrobiť 200 000 metrov FV káblov a 50 000 sád FV konektorov. Naša štandardizovaná paleta je vhodnejšia pre globálny predaj. Naša továreň má nielen 6 vysokorýchlostných káblových výrobných liniek, ale má aj elektronické sieťovacie zariadenie na ožarovanie, ktoré je kľúčovým zariadením na kontrolu kvality kábla. Naša vyspelá technológia zaručuje výrobu vysokokvalitných káblov.
