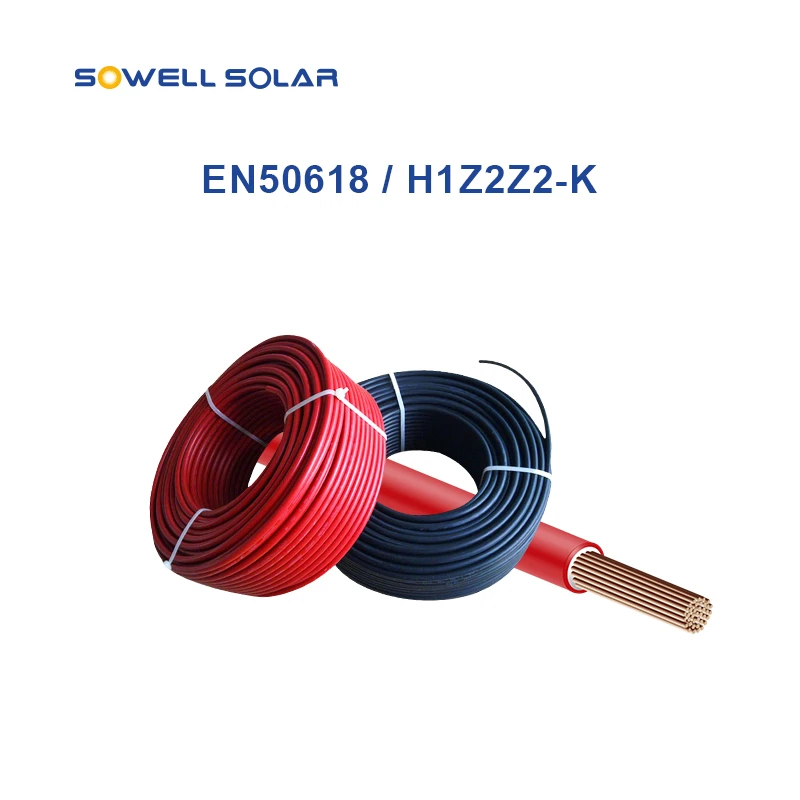

Tento bezhalogénový, zosieťovaný polyolefínový dvojvrstvový fotovoltaický (PV) kábel je špeciálne navrhnutý pre solárne systémy na výrobu energie.
Fotovoltaický kábel H1Z2Z2-K - EN 50618 je plne kompatibilný s väčšinou fotovoltaických komponentov s menovitým napätím až 1500 V DC, vrátane PV rozvodných boxov a FV konektorov, vďaka čomu je ideálnym riešením pre rezidenčné, komerčné a úžitkové solárne inštalácie.
Kábel, navrhnutý pre dlhodobé vonkajšie použitie, poskytuje vynikajúci elektrický výkon, mechanickú pevnosť a odolnosť voči životnému prostrediu, čím zaisťuje bezpečný a spoľahlivý prenos energie počas celej životnosti FV systému.
Solárny FV kábel PNTECH
EN 50618 H1Z2Z2-K
1 × ** mm²
DC 1500 V
Neodpájajte pod záťažou
Solárny FV kábel 4 mm²

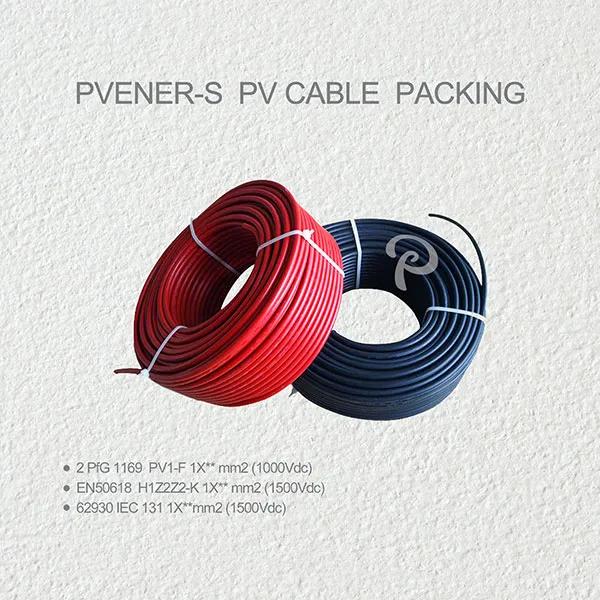

100 metrov na kotúč, 112 kotúčov na paletu

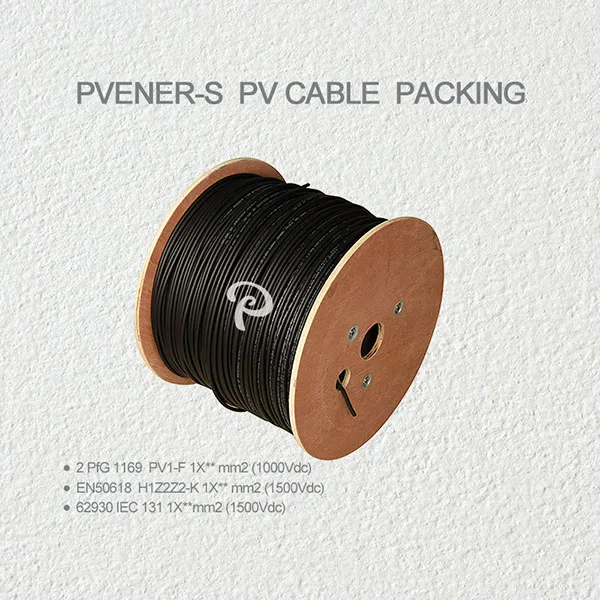

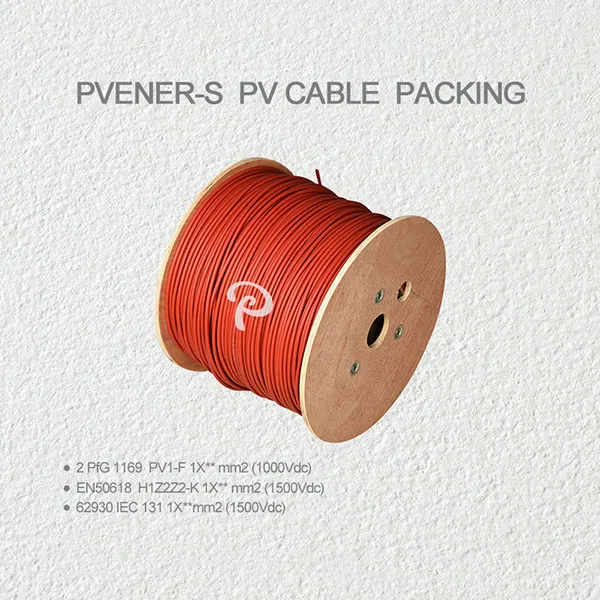

500 metrov na kotúč, 18 kotúčov na paletu
Nakladanie kontajnera
Jeden 20-stopový kontajner dokáže naložiť 20 paliet
Prispôsobenie
Iné veľkosti káblov, dĺžky kotúčov a možnosti balenia sú k dispozícii na požiadanie
1.Dirigent
Pocínovaný medený vodič vyrobený v súlade s IEC 60228, trieda 5, poskytuje vynikajúcu flexibilitu, vodivosť a odolnosť proti korózii.
2.Izolácia
125°C nízkodymový, bezhalogénový nehorľavý polyolefín, ktorý zaisťuje vysokú tepelnú stabilitu, elektrickú bezpečnosť a ochranu životného prostredia.
3. Vonkajší plášť
Samozhášavý polyolefín s nízkou dymivosťou, bez halogénov, 125 °C, ktorý ponúka silnú odolnosť voči teplu, oderu a vonkajším podmienkam prostredia.
4. Špeciálny proces
Technológia sieťovania elektrónovým lúčom (E-beam cross-linking), ktorá zvyšuje mechanickú pevnosť, odolnosť proti tepelnému starnutiu a dlhodobú spoľahlivosť.
| Položka č. | Produkt Meno |
Model | Ohodnotené Napätie |
Kríž vodiča prierez mm 2 |
Dizajn prameňov Počet x Ø mm |
Dirigent odpor Ω / km 20°C |
Vonkajší Ømm | Puzdro Farba |
|---|---|---|---|---|---|---|---|---|
| PV-H1-15B | PV kábel | H1Z2Z2-K | 1500 V DC | 1X1,5 | 30/0,25 | 13.70 | 4,7 ± 0,1 mm | Čierna |
| PV-H1-15R | PV kábel | H1Z2Z2-K | 1500 V DC | 1X1,5 | 30/0,25 | 13.70 | 4,7 ± 0,1 mm | Červená |
| PV-H1-25B | PV kábel | H1Z2Z2-K | 1500 V DC | 1X2,5 | 49/0,25 | 8.21 | 5,3 ± 0,1 mm | Čierna |
| PV-H1-25R | PV kábel | H1Z2Z2-K | 1500 V DC | 1X2,5 | 49/0,25 | 8.21 | 5,3 ± 0,1 mm | Červená |
| PV-H1-40B | PV kábel | H1Z2Z2-K | 1500 V DC | 1X4,0 | 56/0,285 | 5.09 | 5,6 ± 0,1 mm | Čierna |
| PV-H1-40R | PV kábel | H1Z2Z2-K | 1500 V DC | 1X4,0 | 56/0,285 | 5.09 | 5,6 ± 0,1 mm | Červená |
| PV-H1-60B | PV kábel | H1Z2Z2-K | 1500 V DC | 1X6,0 | 84/0,285 | 3.39 | 6,1 ± 0,1 mm | Čierna |
| PV-H1-60R | PV kábel | H1Z2Z2-K | 1500 V DC | 1X6,0 | 84/0,285 | 3.39 | 6,1 ± 0,1 mm | Červená |
| PV-H1-100B | PV kábel | H1Z2Z2-K | 1500 V DC | 1X10 | 77/0,4 | 1.95 | 7,3 ± 0,1 mm | Čierna |
| PV-H1-100R | PV kábel | H1Z2Z2-K | 1500 V DC | 1X10 | 77/0,4 | 1.95 | 7,3 ± 0,1 mm | Červená |
| PV-H1-160B | PV kábel | H1Z2Z2-K | 1500 V DC | 1X16 | 126/0,4 | 1.24 | 9,3 ± 0,1 mm | Čierna |
| PV-H1-160R | PV kábel | H1Z2Z2-K | 1500 V DC | 1X16 | 126/0,4 | 1.24 | 9,3 ± 0,1 mm | Červená |
| PV-H1-250B | PV kábel | H1Z2Z2-K | 1500 V DC | 1X25 | 196/0,4 | 0.795 | 11,2 ± 0,1 mm | Čierna |
| PV-H1-250R | PV kábel | H1Z2Z2-K | 1500 V DC | 1X25 | 196/0,4 | 0.795 | 11,2 ± 0,1 mm | Červená |
| PV-H1-350B | PV kábel | H1Z2Z3-K | 1500 V DC | 1X35 | 273/0,4 | 0.565 | 12,6 ± 0,1 mm | Čierna |
| PV-H1-350R | PV kábel | H1Z2Z4-K | 1500 V DC | 1X35 | 273/0,5 | 0.565 | 12,6 ± 0,1 mm | Červená |
| Dizajn kábla | |
|---|---|
| Dirigent | Pocínované medené drôty, podľa IEC 60228, trieda 5 |
| Izolácia | 125 ℃ Polyolefíny spomaľujúce horenie bez obsahu halogénov |
| Vonkajšia bunda | 125℃ Polyolefíny s nízkou dymivosťou, bez halogénov, spomaľujúce horenie |
| Špeciálna technológia | Zosieťovaný elektrónovým lúčom |
| Elektrické charakteristiky | |
| Menovité napätie U0/U | AC 1000V, DC 1500V |
| Rozsah teplôt | -40 ℃ až + 90 ℃ |
| Max. teplota na vodiči | 120 ℃ |
| Min. polomer ohybu | 5 x priemer kábla |
| Priemyselné normy | EN 50618:2014 |
| Pevnosť v ťahu a predĺženie | podľa EN 60811-1-1 |
| Ohýbanie za studena | podľa EN 60811-1-4 |
| Vlastnosti tepelnej odolnosti | podľa EN60216-2 |
| Bez halogénov | podľa 50525-1 príloha B |
| Odolnosť voči ozónu | podľa EN 50396 |
| UV odolnosť | podľa HD 605/A1 |
| Charakteristiky plameňa | podľa IEC 60332-1-2 |
| Rozmery a špecifikácie sa môžu zmeniť bez predchádzajúceho upozornenia. | |
Máme 10-ročné skúsenosti s výrobou FV káblov a FV konektorov. Denne dokážeme vyrobiť 200 000 metrov FV káblov a 50 000 sád FV konektorov. Naša štandardizovaná paleta je vhodnejšia pre globálny predaj. Naša továreň má nielen 6 vysokorýchlostných káblových výrobných liniek, ale má aj elektronické sieťovacie zariadenie na ožarovanie, ktoré je kľúčovým zariadením na kontrolu kvality kábla. Naša vyspelá technológia zaručuje výrobu vysokokvalitných káblov.
